| 加工定制：否 | 品牌：MSE | 型号：MSE-RT20 |
| 种类：激光器 | 波段范围：可见光 | 运转方式：连续式 |
| 激励方式：其他 | 工作物质：固体 | 光路径：反射型外光路 |
| 输出形式：NPN三极管型 | 传输信号：继电器输出 | 速度：低速 |
| 输出波长：650（nm） nm |

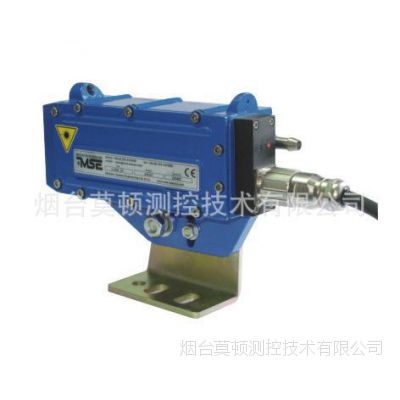

MSE-RT20冷热金属检测器特点：
●使用经调制的红色可见激光束进行测量
●应用范围大于20米
●冷热产品均可检测
●利用反射棱镜可检测6毫米大小的物体
●边缘分辨率为3毫米/米
●具有红外滤波功能可用于加热炉入口
●具有连续自测试功能
●使用LED发光二极管系显示透镜的污染程度
●铸铝外壳结构坚固，防护等级IP66
●具有水冷气冷功能
综述
MSE-RT20冷热金属检测器使用经过调制的激光束和红外滤光技术实现对冷热产品的高精度检测，可在大于20米的工作范围内对复杂环境下的冷热物体进行高精度检测。
MSE-RT20性能优良，特别适用于高精度测量外形狭长的产品，仪表安装调试非常简单。仪表具有连续自测试功能，可以检测出透镜的污染程度和返回激光信号的好坏。
MSE-RT20有一组C型继电器输出，驱动能力为8A/250VAC,还具有NPN&PNP晶体管输出，驱动能力500mA。
MSE-RT20采用铸铝外壳，进入到气冷腔内的压缩空气，既可以为仪表冷却又可以实现对激光光路的空气吹扫。采用水冷时，环境温度可达70℃—80℃。为适应90℃-500℃的高温，检测器配备了几款***反射镜，同时也可选择带有空气吹扫或气冷的反射镜。
性能指标
工作范围 | 专用反射镜，超过20米 | 供电电压 | 24VDC±20% |
边缘检测精度 | 误差控制在3mm/m | 功率 | 1W |
边缘分辨率 | ±1mm+发散度 | 工作温度 | -10℃-+40℃无需冷却 |
响应时间 | 0.05ms开关，边缘之间10ms | -10℃-+60℃使用气冷 | |
激光波长 | 650nm红色可见 | +2℃-70℃使用水冷 | |
激光等级 | 2级，DIN EN60825-1 | 存储温度 | -20℃-+70℃ |
激光功率 | 1mW | 输出1 | C型继电器，常开/常闭触点 |
激光发散角 | 0.5mrad | 250VAC，8A，响应时间20ms | |
激光点直径 | 10米时40mm | 输出2 | NPN&PNP晶体管输出 |
20米时80mm | 500mA，45V，2A | ||
平均无故障时间 | 32,000小时 | 功能指示 | 绿色发光二极管LED |
电源指示 | 红色发光二极管LED | 污染指示 | 闪光黄色二极管LED |
仪表外壳和冷却
材料 | Al6铸铝，高温喷塑 | 冷却方式 | 气冷+空气吹扫；水冷+空气吹扫 |
防护等级 | IEC IP66，DIN 89011 | 气压 | 5-15PSI，流量;28-140L/min |
重量 | 1.9kg | 水压 | 5-10PSI,流量：0.2-0.3L/min |
电缆接头 | IP65 | 水温 | 环境温度低于70℃，使用20℃的冷却水 |
长度 | 2米 | 环境温度高于80℃，使用5℃的冷却水 |
专用反光板：
外形尺寸图
典型应用
●加热炉炉门监控：防止产品与炉门发生碰撞
●金属工业：检测冷热产品
●其它：物体下落检测
