| 加工定制：否 | 品牌：MSE | 型号：MSE-ML30 |
| 类型：激光料位计 | 测量范围：0-150m | 测量精度：±2mm |
| 额定电压：DC10-30（V） V | 输出信号：4-20（mA） mA | 电源：直流电源 |
| 材质：铸铝 | 尺寸：220×124×60（mm） mm |

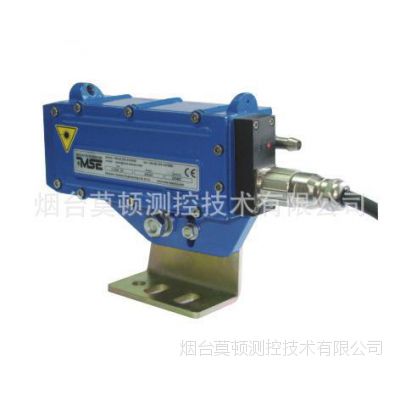

MSE-ML30的特点：
●用于测量各种矿石或者粮食的仓位
●能在恶劣的户外环境下，保持很高的测量精度和可靠性
●使用可见激光束，易于瞄准被测物
●连接电缆长度可扩展
●可用电脑输入各种功能指令
●可用不同参数对开关量输出和模拟量输出分别编程
●随意设定报警距离范围
●随意设定测量值的输出单位
●可用外部触发器实现远程触发测量
工作原理：
MSE-ML30型激光物位计采用相位比较原理进行测量。激光传感器发射不同频率的可见激光束，接收从被测物返回的散射激光，将接收到的激光信号与参考信号进行比较，***用微处理器计算出相应偏移所对应的物体间距离。测量精度可以达到mm级。
性能指标
测量范围 | 0.1-30m,自然物体表面，最远可测150米 | 工作温度 | -10℃-50℃ |
测量精度 | ±2mm，超过30米：±3mm | 存储温度 | -20℃-70℃ |
分辨率 | 0.1mm | 供电电压 | 10V-30VDC |
重复性 | 1mm | 测量时间 | 白色表面10Hz，其他表面：0.1s-6s |
激光发散角 | 0.6mrad | 传感器尺寸 | 220×124×60mm（L×W×H） |
激光等级 | 2级 | 安装孔尺寸 | 见尺寸图 |
防护等级 | IP65，铝壳 | 重量 | 1.9Kg（含安装支架） |
数据接口 | RS232/RS422（可转换） 波特率9600，ASCII 格式8n1 | 开关量输出 | 可编程开关量输出（中心点和滞后范围）带负载能力0.*** |
模拟量输出 | 对测量范围可编程，4-20mA， 负载阻抗≤500Ω | 工作模式 | DT（测量自然表面）；DW(测量白色表面) DX（50Hz测量只用于D150-50型） |
1测量精度与测量距离和被检物品反射率有关
2测量精度的统计概率为95%
仪表外壳和冷却
材料 | AL6铸铝，高温喷塑 | 冷却方式 | 气冷+空气吹扫；水冷+空气吹扫 |
防护等级 | IEC IP66，DIN89011 | 气压 | 5-15PSI，流量：28-140L/min |
重量 | 1.9kg | 水压 | 5-10PSI,流量：0.2-0.3L/min |
电缆接头 | IP65 | 水温 | 环境温度低于70℃,使用20℃冷却水 |
长度 | 2米 | 环境温度高于80℃,使用5℃的冷却水 |
端子接线图
No. | 颜色 | 定义 |
1 | 白 | 报警 |
2 | 绿 | T×D/RX+ |
3 | 黄 | R×D/RX- |
4 | 灰 | GND |
5 | 棕 | TRIG |
6 | 粉/橙 | VCC |
7 | 兰 | GND |
8 | 红 | IOUT |
9 | 黑 | TX+ |
10 | 紫 | TX- |
外形尺寸图
常用参数设置表
参数 | 含义 | 参数 | 含义 |
SA=1 | 测量值平均个数为1 | SF=1 | 输出、显示比例系数为1 |
SD=DEC | 显示方式为十进制 | AC=1500 | 报警中心点（单位：米） |
ST=0 | 测量时间0-25（0为***） | AH=1 | 报警滞后 |
BR=9600 | 通讯波特率9600 | RB=1000 | 模拟量输出4mA对应距离值 |
AS=DT | 上电自动运行方式为DT | RE=2000 | 模拟量输出20mA对应距离值 |
TD=0/0 | 触发延时和触发电平 | OF=0 | 输出、显示零点偏移值 |
典型应用
●测量各种容器、大型罐体中的散装固体、液体、防腐材料、辐射物体的准确位置
