| 产品特性：高温型 | 是否进口：否 | 产地：德国 |
| 加工定制：是 | 品牌：MSE | 型号：MSE-AL100 |
| 测量范围：0.1-10m | 分辨率：0.1mm | 供电电压：24V |
| 外形尺寸：285×165×171mm | 测量精度：＜0.5mm |

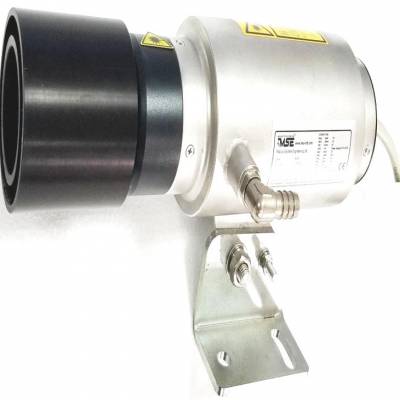

激光液位计MSE-AL100
综述：
MSE-AL100型激光液位计专门用于测量各种工况下铝液液位的高度，用于显示和闭环控制铝液液位。
特点：
● 在恶劣的工业现场环境下，仍能保持很高的测量精度和可靠性
● 传感器具有水冷和风冷等冷却方式，可采用空气吹扫
● 功耗稳定，耗电量小
● 测量范围可达10米，安装高度灵活
● 使用可见激光束，易于瞄准被测物
● 可用不同的参数对开关量输出和模拟量输出分别编程
● 随意设定报警距离范围，并能用开关量输出表示距离的正负超差
● 随意设定测量值的输出单位，包括：米/分米/厘米/英尺/英寸等
测量原理：
MSE-AL100型激光液位计采用相位比较原理进行测量。激光传感器发射不同频率的可见激光束，接收从被测物返回的散射激光，将接收到的激光信号与参考信号进行比较，***，用微处理器计算出相应相位偏移所对应的物体间距离，可以达到mm级测量精度。
性能指标：
应用 | 铝液位/液面高度测量，用于显示和控制液面高度 |
测量范围 | 0.1 ~ 10m |
测量精度 | ＜0.5mm |
分辨率 | 0.1mm，用户可设置，默认设置为1mm |
重复性 | 0.3mm |
测量频率 | ≤ 10Hz 无需冷却 |
工作/环境温度 | -10℃ ~ +45℃ 空气冷却 |
< +50℃ 冷却空气冷却 | |
+50℃ ~ +65℃ | |
> + 65℃ 使用额外的隔热罩（建议使用） | |
存储温度 | -20℃ ~ +60℃ (空气相对湿度 < 70%) |
供电电压 | 24VDC ±15% |
功耗 | 测量时 <1.5W |
数据接口 | RS232 (可订制RS422 或RS485），波特率9600bps |
开关量输出 | 可编程开关量输出（中心点和滞后范围），带负载能力0.*** |
超温报警输出 | 带负载能力为30VDC / 500mA的信号继电器。 要求负载采用声光报警器（供电+24VDC, 负载电流 < 200 mA） |
模拟量输出 | 4-20mA，对测量范围可编程，负载阻抗≤500Ω， 精度：±0.15%，温度漂移<50ppm/K |
触发输入 | 触发电平3~24V，脉冲宽度>1ms，开始测量时间：5ms+触发延时 |
测量激光 | 波长650nm（红色），发散角0.6mrad |
激光等级 | 2级，符合 DIN EN 60825-1:2014标准，功率≤ 1mW |
激光角度误差 | <1° |
平均使用寿命 | 30,000小时，24 / 7，传感器内部工作温度为+25℃（要冷却） |
传感器尺寸 | 285×165×171mm （L×W×H）带L型支架 |
重量 | 约3.0Kg（带L型支架） |
防护等级 | IP65 |
供货范围 | 传感器，2m电缆，L型安装支架，用户手册及光盘 |
可选项 | 冷却套，接线箱，不同长度的电缆 |
典型应用:
● 铝水液位/液面高度测量，用于显示和控制液面高度
● 测量各种容器、大型罐体中的散装固体、液体、防腐材料、辐射物体的准确位置
