| 产品特性：实时测量 | 是否进口：否 | 产地：德国 |
| 加工定制：是 | 品牌：MSE | 型号：MSE-LP600 |
| 类型：活套扫描仪 | 重量：1.9Kg |

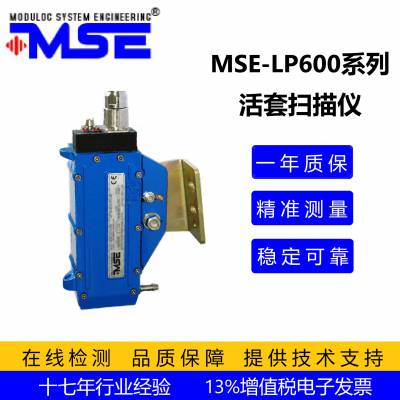

MSE-LP600活套扫描仪
特点：
? 通过仪表内部特殊光学器件和多路扫描锗二极管阵列来检测棒线材的套量
? 用LED二极管阵列显示产品运行路径以便于调整对准
? 通过合理设定控制差值，实现对信号电平的自动增益控制
? 产品位置模拟量输出
? 数字量输出有钢信号
? 坚固的铸铝外壳防护等级IP66，且具有水冷气冷和空气吹扫功能
综述：
MSE-LP600型活套扫描仪是通过其内部微处理器和多路扫描锗二极管阵列来实现套量测量的，他可以提供模拟量输出，并能用LED二极管阵列显示被测产品的边缘位置。
普通的活套扫描仪只是单纯检测温度超过设定值的热金属的位置，而MSE-LP600活套扫描仪通过可编程的控制差值来确保***而可靠地位置输出，而与被测物的尺寸和温度无关。因此，此活套扫描仪不会受到镜头脏污、铁鳞、加工工艺和现场蒸汽的影响。所以它在各种热轧生产线上都能够稳定工作。
作为数字式检测仪表，活套扫描仪的响应时间可以设定的非常***而不会影响到测量精度。另外，无论产品的尺寸与温度如何变化，活套扫描仪都能够***可靠的检测到产品边缘。
活套扫描仪通过内部40段锗二极管阵列进行测量，输出刷新速率可达2ms，红外信号通过光纤模块被检测器件接收到，确保了***扫描，同时去除不需要的辐射热。光学模块这种独特的使用方式，使得仪表既机构紧凑又具有很好的性能。
性能指标：
参数 | 指标 |
典型应用 | 350℃、10mm棒，从2米处检测 |
350℃、50mm棒，从4米处检测 | |
检测器件 | 电子扫描的InGaAs二极管阵列 |
扫描速率 | 500次/秒 |
响应时间 | 1~250ms 数字可调 |
产品***温度 | 300℃ |
产品位置显示 | 10个LED显示阵列 |
扫描角度 | 标准：3o X 33o |
检测技术 | 采取信号与背景热辐射强度比较技术-去除背景红外噪声干扰 |
供电电源及功率 | 24VDC ±15%，功率5W |
环境温度 | -10 ~ +50℃ -10℃ ~ +70℃ （采用水冷 + 空气吹扫 ） |
自检 | 上电自检：上电后仪表自检 遥控自检：远端触发自检 |
输出（1） | 继电器输出：（常开）240VAC 8A ，20W，20ms响应时间 |
输出（2） | 光隔输出：300VAC 150mA，20mW，2ms响应时间 |
输出（3） | NPN 、PNP输出，电流200mA，电压40V |
主要物理指标：
仪表外壳物理指标 | 冷却参数（气冷+空气吹扫；水冷+空气吹扫） | |||
材料 | AL6铸铝， 烤漆喷涂工艺 | 环境 温度 | -10°C ~ +40°C 无需冷却 < +50°C 空气冷却 +50°C ~ +70°C 水冷却 | |
防护等级 | IEC IP65, DIN 89011 | 气压 | 空气吹扫： < 0.3 bar，空气冷却：1~ 3 bar | |
重 量 | 约1.9kg | 水压 流量 | 正常为0.3 ~1 bar ，时为3bar. 环境温度 < +60°C，使用1 l/min 环境温度 <+70°C， 使用2 l/min | |
连接件 | IP65航空插头 | 水温 | 环境温度 < +60°C | 冷却水< 20°C |
电缆长度 | 2米 | 环境温度 +60°C ~ +70°C | 冷却水< 10°C | |
说明：扫描式热检既可以采取空气冷却也可以水冷却，无论哪种冷却方式都可以附加空气吹扫功能，以保持测量光路的清洁。 | ||||
典型应用：
? 金属工业：活套测量，热轧棒材线材定位
? 热轧带钢对中：热轧型材边缘检测和定位
? 其他行业：热物体边缘检测和对中控制
