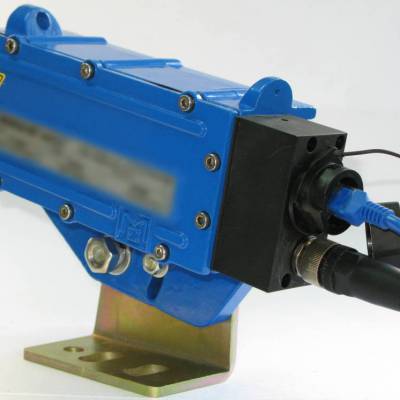

MSE-AL30激光铝水液位计的特点：

●用于测量各种工况下铝水液位的高度，用于显示和闭环控制铝水液位

●能在恶劣的户外环境下，保持很高的测量精度和可靠性

●使用可见激光束，易于瞄准被测物

●连接电缆长度可扩展，对铝水液面的测量范围可达30m

●可用电脑输入各种功能指令

●可用不同参数对开关量输出和模拟量输出分别编程

●随意设定报警距离范围

●随意设定测量值的输出单位

●可用外部触发器实现远程触发测量

工作原理：

MSE-AL30型激光铝水液位计采用相位比较原理进行测量。激光传感器发射不同频率的可见激光束，接收从被测物返回的散射激光，将接收到的激光信号与参考信号进行比较，后用微处理器计算出相应偏移所对应的物体间距离。测量精度可以达到mm级。

可以用下列不同方式触发测量过程：

●使用PC机手动触发

●使用自动开始命令中的参数设置自动触发

●通过选择距离跟踪方式连续触发

●通过外部信号遥控触发

主要性能指标：

测量范围

0.1-30m,自然物体表面，远可测150米

工作温度

-10℃-50℃，大于50℃需加冷却，水冷或气冷可选

测量精度

±2mm，超过30米：±3mm

存储温度

-20℃-70℃

分辨率

0.1mm

供电电压

10V-30VDC

重复性精度

±0.5mm

测量时间

白色表面10Hz，其他表面：0.1s-6s

激光发散角

0.6mrad

传感器尺寸

220×124×60mm（L×W×H）

激光等级

2级

安装孔尺寸

见尺寸图

防护等级

IP65，铝壳

重量

1.9Kg（含安装支架）

数据接口

RS232/RS422（可转换）

波特率9600，ASCII格式8n1

开关量输出

可编程开关量输出（中心点和滞后范围）带负载能力0.***

模拟量输出

对测量范围可编程，4-20mA，

负载阻抗≤500Ω

工作模式

DT（测量自然表面）；DW(测量白色表面) DX（50Hz测量只用于D150-50型）

1测量精度与测量距离和被检物品反射率有关

2测量精度的统计概率为95%

仪表外壳和冷却

材料

AL6铸铝，高温喷塑

冷却方式

气冷+空气吹扫；水冷+空气吹扫

防护等级

IEC IP66，DIN89011

气压

5-15PSI，流量：28-140L/min

重量

1.9kg

水压

5-10PSI,流量：0.2-0.3L/min

电缆接头

IP65

水温

环境温度低于70℃,使用20℃冷却水

长度

2米

环境温度高于80℃,使用5℃的冷却水

端子接线图

No.

颜色

定义

1

白

报警

2

绿

T×D/RX+

3

黄

R×D/RX-

4

灰

GND

5

棕

TRIG

6

粉/橙

VCC

7

兰

GND

8

红

IOUT

9

黑

TX+

10

紫

TX-

外形尺寸图

常用参数设置表

参数

含义

参数

含义

SA=1

测量值平均个数为1

SF=1

输出、显示比例系数为1

SD=DEC

显示方式为十进制

AC=1500

报警中心点（单位：米）

ST=0

测量时间0-25（0为短）

AH=1

报警滞后

BR=9600

通讯波特率9600

RB=1000

模拟量输出4mA对应距离值

AS=DT

上电自动运行方式为DT

RE=2000

模拟量输出20mA对应距离值

TD=0/0

触发延时和触发电平

OF=0

输出、显示零点偏移值

典型应用

●铝水液位/液面高度测量，用于显示和控制液面高度
